一、產品簡介：

WS3051MD-MN智能螺紋式單直管濃度計是我司自主研發的新一代在線式濃度高精度測量?jī)x表，能夠滿足現時更高的過程和貿易交接測量及檢控。該產品具有非常廣泛的工業用途，從而對工業生產過程中的自動化控制提供重要、精準、穩定的參數依據。

二、   工作原理：

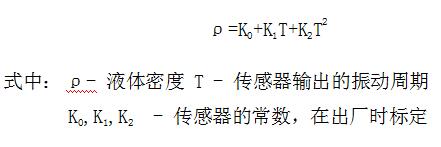

WS3051MD-MN智能螺紋式單直管濃度計根據共振原理而設計。當流過單直管內的液體密度變化時，他會影響密度計的振動質量，振動質量的變化影響單直管的諧振頻率，諧振頻率與過程流體的密度成反比。通過另一個壓電晶體檢測出來，通過移相和放大電路，測量管被穩定在自然諧振頻率上。當諧振頻率變化時，通過電子處理單元計算出準確的密度值。振動頻率與密度的關系為：

在密度檢測過程中，智能單直管式濃度計安裝的內部溫度傳感器可自動校正溫度對被測介質密度的影響，現場壓力變化對實測密度值沒有明顯影響。

智能單直管式濃度計按測量介質的密度與濃度關系，按標準手冊或用戶手冊轉換顯示該介質的濃度。

三、技術特點：

WS3051MD-MN 智能螺紋式單直管濃度計配有基于微處理器的電子轉換裝置， 集信號處理、計算和診斷功能于一身。具有令人信服的測量精度和可靠性，它可與PC通過RS485或HART接口直接通訊，在專業用戶軟件環境下，用戶可直接對其進行在線節點配置、故障診斷和數據記錄。在測量密度和溫度的同時，可計算出基本密度、濃度百分比、質量百分比、波美度等參數。

四、   產品特點：

1、低維護性：由于智能螺紋式單直管濃度計的測量管為一根直管，內部沒有任何阻流原件，故而具有很好的通暢性及無壓阻性，易清理。電子電路部分檢測過程自動完成，無活動部件，所以一經安裝投運便不需要維護；

2、抗干擾性：該產品使用了獨特的單管懸浮設計，能很好的減低振動對儀表的影響；

3、適應性強：被測物料不同的電參數、湍流、氣泡、振動、固體含量、涂敷、液體屬性對測量均不產生影響；

4、不需調校：智能衛生式單直管濃度計出廠前已測試且標定，無論測量任何液體都不需要現場調校；

5、耐用性：金屬材質作為測量部件，不易磨損具有較高的耐化學性和機械耐久性。

五、  技術參數：

測量范圍： 0.00～100.00 %（區間可調）

檢測方式：即時檢測

測量精度：±0.1%、 ±0.25%、±0.5%（用戶根據選擇適用精度）

分辨率：0.05%、0.01%

操作溫度范圍：0℃-80℃/0℃-120℃ 不同介質溫度可選，分為常溫、高溫型

最大工作壓力：207 bar (3000psi)

流體粘度范圍：0–20000cP

溫度補償功能：自動溫度補償

壓力影響：忽略不計

內置溫度傳感器：PT1000

振動管材質：316L、鈦、可選PTFE、PFA等防腐材料

測量時間：約1秒

供電電源：24VDC，≥500 mA

智能信號輸出：4-20 mA（HART）、RS485ModbusRT 輸出精度(20℃)：讀數的±0.1% FS或±0.05% FS

輸出重復性：±0.05% FS、±0.01% FS

顯示方式：高清背光 LCD液晶顯示

安裝方式：螺紋型（用戶自行要求定制）

防護等級：IP67

外殼：鋁合金聚亞氨酯涂層

防爆等級： EX dⅡC T6 Gb

六、   應用行業：

礦業及建筑行業：煤泥漿、礦漿、水泥漿、泥漿

化工行業：酸堿如：硫酸、鹽酸、氫氟酸、氟硅酸、硼酸、磷酸、燒堿NaOH等，無機鹽溶液，氨水，雙氧水......

醫藥行業：醫藥中間體，溶劑，糖含量等

糖業行業：蔗糖、甜菜糖、麥芽糖、果葡糖漿，葡萄糖，糖清凈、蒸發、結晶等工藝，粗糖精制

半導體行業：過氧化氫H2O2，高純?nèi)軇?/span>

生物行業：三氯蔗糖、檸檬酸、賴氨酸、乳酸，生物發酵、提取等工藝

食品/飲料行業：果汁、果凍、牛奶、茶飲料、豆奶、果醬、果膠、啤酒，酒精，咖啡

紡織和造紙行業：黑液、綠液、施膠劑、DMF/DMAC/DMSO/NMP

石化行業：石油、汽油、柴油、礦山機械乳化油，切削油切削液，防凍劑乙二醇，潤滑油
